천안-안성 교량붕괴사고 "DR 거더 런칭" 방식은 무엇인가?

천안-안성 청룡천 교량 사고에 사용된 DR 거더 런칭방식 전면 중단

DR 거더 런칭 방식은 교량 건설에서 사용되는 시공 방법 중 하나로, 주로 장경간 교량이나 접근이 어려운 지형에서 활용됩니다. 이 방식은 "Deck Replacement" 또는 "Driven Girder"의 약자로 해석될 수 있으며, "런칭(Launching)"라는 이름에서 알 수 있듯이 거더(Girder, 교량의 주 구조물)를 미리 제작한 후, 이를 교각 위로 밀어서 설치하는 공법을 의미합니다.

DR 거더 런칭 방식의 주요 특징

1. **사전 제작**: 교량의 상부 구조물인 거더를 현장이 아닌 별도의 장소에서 제작합니다. 이로 인해 품질 관리가 용이하고 현장 작업 시간을 줄일 수 있습니다.
2. **런칭 과정**: 제작된 거더를 특수 장비(예: 유압 잭이나 롤러 시스템)를 사용해 교각 위로 점진적으로 밀어냅니다. 이 과정에서 거더가 교각을 하나씩 지나며 설치됩니다.
3. **장점**:
   - 지상에서 거더를 조립하므로 고소 작업이 줄어들어 안전성이 높아집니다.
   - 교각 사이의 공간이 넓거나 강, 계곡 등 장애물이 있는 경우 유리합니다.
   - 공사 기간 단축과 비용 절감 효과가 있습니다.
4. **적용 사례**: 주로 강교나 콘크리트 교량에서 사용되며, 특히 지형적 제약이 큰 프로젝트에서 효과적입니다.

쉽게 말해, DR 거더 런치 방식은 거대한 레고 블록처럼 미리 만든 교량 부품을 현장에서 밀어 올려놓는 방식이라고 생각하면 됩니다. 이 공법은 효율성과 안전성을 동시에 추구하는 현대 교량 건설의 대표적인 기술 중 하나입니다.

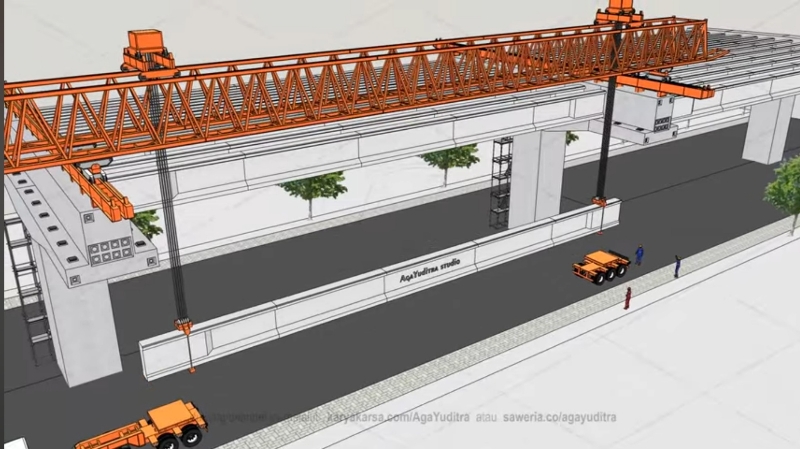

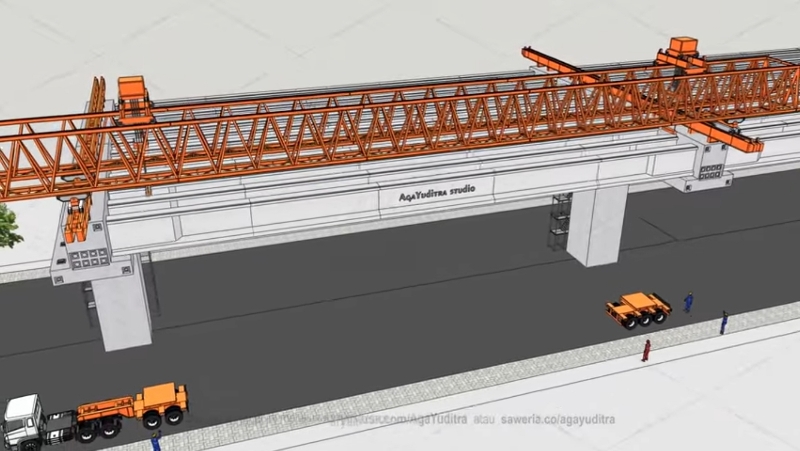

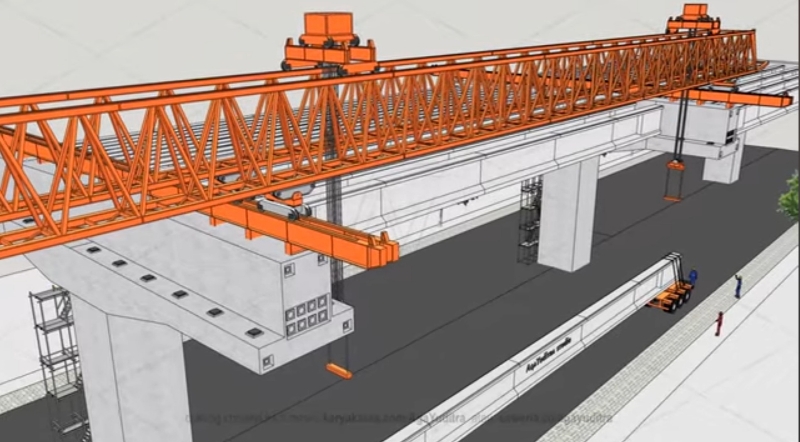

거더를 교량에 올리는 작업단계

거더 런칭 방식의 문제점

하지만 DR 거더 런칭 방식은 효율적이고 안전한 교량 건설 방법으로 널리 사용되지만, 단점과 위험성도 존재합니다. 아래에서 주요 단점과 잠재적 위험 요소를 설명하겠습니다.

단점

1. **정밀한 계획과 설계 필요**:
   - 거더를 밀어내는 과정에서 경로와 교각 위치가 정확히 맞아야 하므로 초기 설계와 측량이 매우 정밀해야 합니다. 조금만 오차가 생기면 전체 공정이 틀어질 수 있습니다.
2. **장비 의존도 높음**:
   - 유압 잭, 롤러 시스템 등 특수 장비가 필수적이며, 이 장비가 고장 나거나 제대로 작동하지 않으면 공사가 지연될 수 있습니다.
3. **지반 조건의 영향**:
   - 거더를 런칭하는 동안 교각과 지반이 하중을 견뎌야 하는데, 지반이 약하거나 불안정하면 추가 보강 공사가 필요해 비용과 시간이 늘어납니다.
4. **공간 확보 문제**:
   - 거더를 제작하고 런칭을 시작하려면 넓은 작업 공간이 필요합니다. 좁은 도심지나 복잡한 지형에서는 적용이 어려울 수 있습니다.
5. **유지보수 복잡성**:
   - 런칭 과정에서 발생한 미세한 구조적 손상이 나중에 드러날 수 있어, 장기적인 유지보수 계획이 필요합니다.

위험성

1. **구조적 불균형 위험**:
   - 거더를 밀어내는 중에 하중이 한쪽으로 쏠리거나 교각이 기울어질 경우, 구조물이 붕괴될 가능성이 있습니다. 이를 방지하려면 실시간 모니터링과 균형 조절이 필수입니다.
2. **장비 오작동**:
   - 런칭 장비가 고장 나면 거더가 중간에 멈춰 불안정한 상태로 남을 수 있고, 이는 작업자 안전과 구조물 안정성에 큰 위협이 됩니다.
3. **기상 조건의 영향**:
   - 강한 바람, 비, 눈 등 날씨가 나쁠 경우 런칭 과정이 지연되거나 안전사고로 이어질 수 있습니다. 특히 바람에 민감한 긴 거더는 흔들림 위험이 커집니다.
4. **인적 실수**:
   - 작업자나 엔지니어의 실수(예: 계산 오류, 조작 미숙)로 인해 런칭 속도나 방향이 잘못 조절되면 대형 사고로 이어질 수 있습니다.


DR 거더 런치 방식은 효율성과 안전성을 제공하지만, 정밀한 준비와 숙련된 기술, 안정적인 환경이 뒷받침되지 않으면 위험성이 커질 수 있습니다. 따라서 이 공법을 사용할 때는 철저한 사전 조사와 실시간 관리가 필수적입니다.
